Бипланарные транспортерные
цепи серии 1700

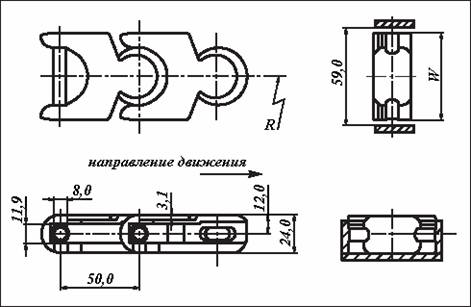

Цепь серии 1700 имеет маленькие "крылья" и соответственно имеет большую площадь транспортировочной поверхности, чем цепь серии 1701. Данная цепь подходит для передачи пластиковых бутылок, канистр, картонных коробок. Цепь серии 1700 имеет малый радиус поворота (150 мм.) и может использоваться с горизонтальными поворотными дисками. Данная цепь, за счет своей гибкости, позволяет монтировать очень компактные конвейеры. Движение цепи может происходить в обоих направлениях, но рекомендуется направление движения указанное на чертеже.


Для криволинейного
конвейера.
Поставляется отрезками
по 6,1 м.(20 футов).
Максимальная
нагрузка: 4000 Н
Шаг цепи 50,0 мм. Мин. радиус обратного
изгиба: 75 мм.


  Серийный номер Ширина
пластины
W
Вес
цепи
Min
радиус
R
мм. дюймы кг/м мм.
1700 31D1700W 31LF1700 55.0 2.17 1.4 150

Звездочки для транспортерных цепей серии 1700
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax сталь
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальполиамид
8 130.6 5.14 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170008S 3133170008N
10 161.8 6.37 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170010S 3133170010N
12 193.2 7.61 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170012S 3133170012N
13 208.9 8.23 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170013S 3133170013N
